Configuração de Balança Toledo PRIX 4 Uno (Ethernet e WIFI)
Equipamento
Com a balança ligada, precisamos acessar o menu de configurações de rede para conectar o equipamento na rede interna do estabelecimento.
No Equipamento, pressione o botão MODO PROGRAMA
Senha: 1234
Em seguida pressione o botão TARA, até que no visor apareça a opção AJUSTAR PARAMETROS.
Com a opção AJUSTAR PARAMETROS na tela, pressione o botão ENTRA até que apareça no visor a configuração 20 (C20 – CONFIG REDE)
END BALANÇA: Informar o número da balança (01, 02, 03 …)
INTERFACE: Informar se Wlan ou Ethernet
IP: Informar o IP desejado para o equipamento, respeitando a classe de rede local e digitando no seguinte formato.
EX: Para atribuir o IP 192.168.1.150 para a balança, deve-se digitar no equipamento 192.168.001.150. O mesmo se aplica para o Gateway
M: 255.255.255.000
G: Gatewaay da rede (FORMATO 192.168.xxx.xxx) ou 10.0.x.x
PORTA: 9000
IG: 0-0-0-0
CANAL: INFORMAR O CANAL DO ROTEADOR
BUSCAR REDE: L (Ligado): A balança buscara as redes WIFI disponiveis caso o equipamento for WIFI – Para alternar entre redes disponiveis, pressione as teclas ◄ e ►
Selecione a rede desejada para conectar o equipamento e em seguida será aberto do visor o menu FRASE-CHAVE: onde deverá ser digitada a senha do WIFI.
BUSCAR REDE: D (Desligado): Será necessário digitar o SSID da rede e senha em seguida, no menu FRASE-CHAVE
Alguns modelos de balança com versões mais antigas não será apresentado o menu BUSCAR REDE, e sim o menu SSID: onde deverá ser digitado manualmente o nome da rede wifi respeitando caracteres MAIUSCULOS, MINUSCULOS E CARACTERES contidos no nome da rede.
O mesmo se aplica para a senha.
** Sempre conectar em redes 2.4g
Para balanças ETHERNET (Cabeadas) basta apenas informar
IP: Formato 192.168.xxx.xxx ou 10.x.x.x
M: 255.255.255.000
G: Gatewaay da rede
PORTA: 9000
IG: 0-0-0-0
Após informar os dados da rede, conclua a configuração até o final, pressionando o botão ENTRA até que apareça tela no visor a mensagem PROGRAMAÇÃO EFETUADA
Pressione o botão LOTE/SAI
Pressione o botão MODO PROGRAMA.
A balança será reiniciada com as informações inseridas.
Verificar se no visor a seta REDE ATIVA estará ligada (SEM PISCAR).
Testes: Fazer teste de ping via CMD através de algum computador na mesma rede, de preferencia o computador que enviará as cargas para a balança.
Desligue o equipamento e teste novamente o ping, para confirmar que nenhum outro equipamento na mesma rede esteja usando o IP definido para o equipament (CONFLITO DE IP)
Videos de Apoio:
Conectar via Cabo: https://www.youtube.com/watch?v=xKqoxJSL_fI&t=3s
Conectar WIFI: https://www.youtube.com/watch?v=tNCW7seiwGE
Troca do Rolo de etiquetas: https://www.youtube.com/watch?v=8idNijEB_Fo
Software MGV 6 – Instalação e Configuração

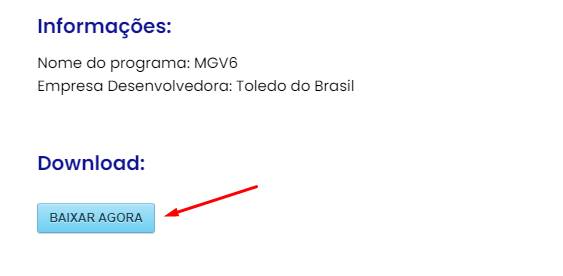

Instalação: Baixar o MGV6 através do site da Toledo ou DrBalança
https://drbalanca.com.br/download/toledo-mgv6/

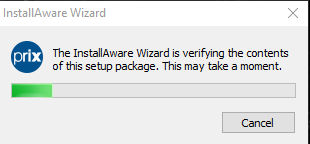

Executar o InstalarMGV6.exe, clicando em avançar por todas as etapas até que seja finalizado.
Etapa 1
Etapa 2

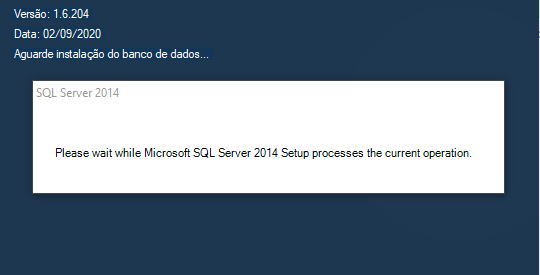

Aguardar a conclusão da instalação do banco de dados:
Configuração do MGV-6
Após concluir a instalação do MGV6, realizada na etapa anterior, será aberta a tela de configuração da loja, conforme a imagem a seguir.

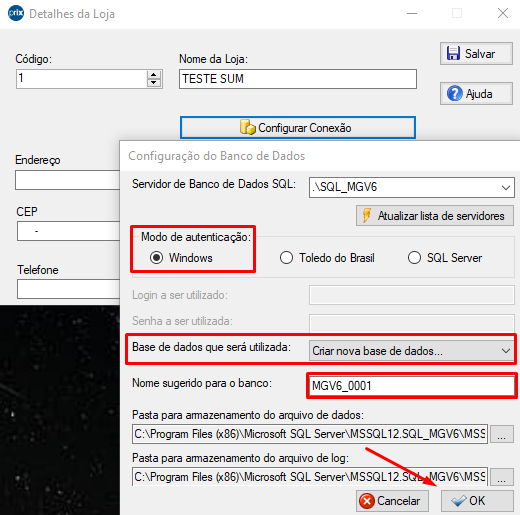

Informe apenas o nome da loja e em seguida clique em Configurar Conexão

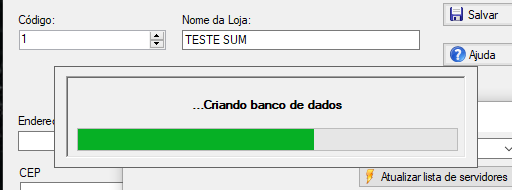

Ao clicar em OK, será iniciada a criação do banco de dados.
Após concluído, clique em Salvar .

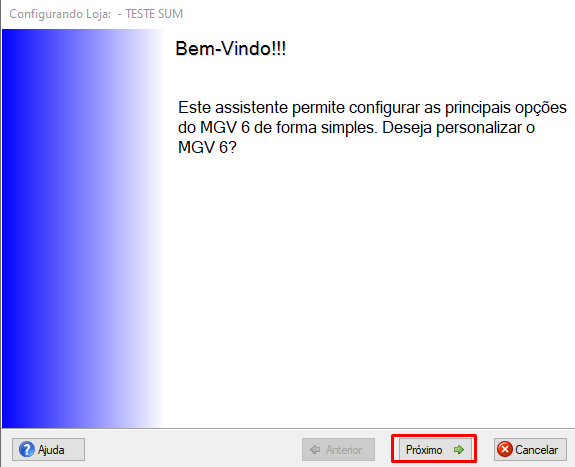

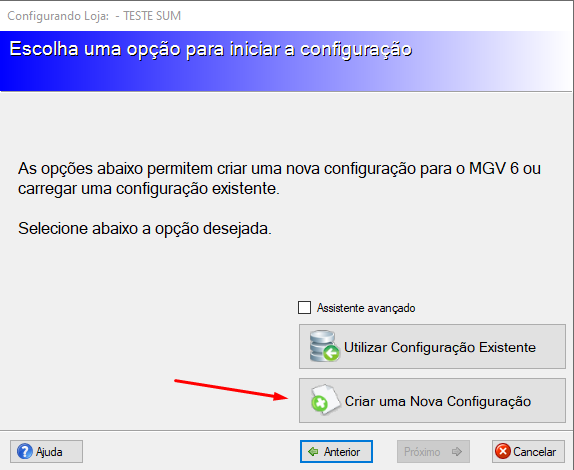

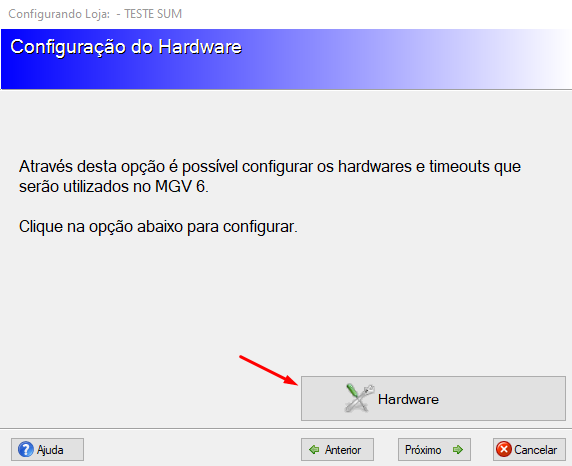

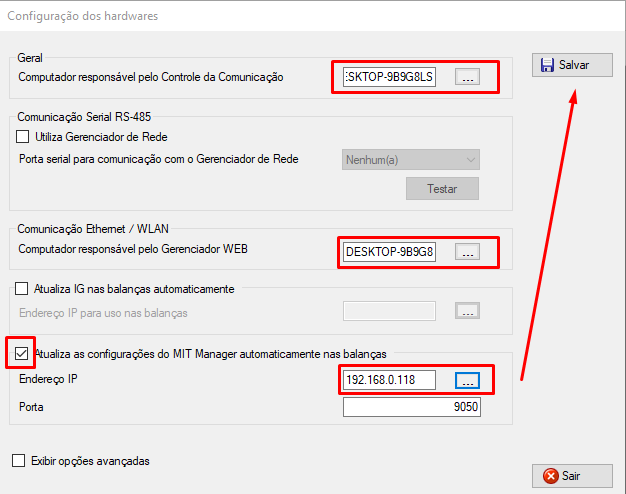

Será aberto o assistente de configuração:
Clique em Salvar e depois em Sair.

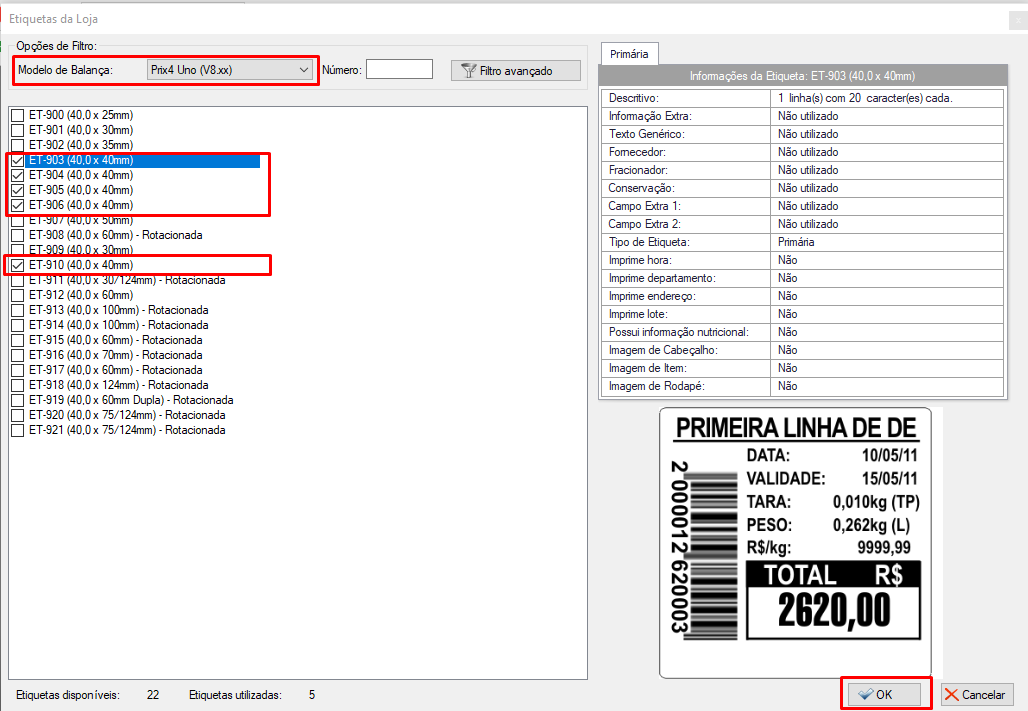

Avance a configuração clique em Selecionar Etiquetas
Selecione todos os modelos 40mm X 40mm e depois verifique qual agrada melhor o cliente.
Clique em OK e avance para a configuração de Departamentos

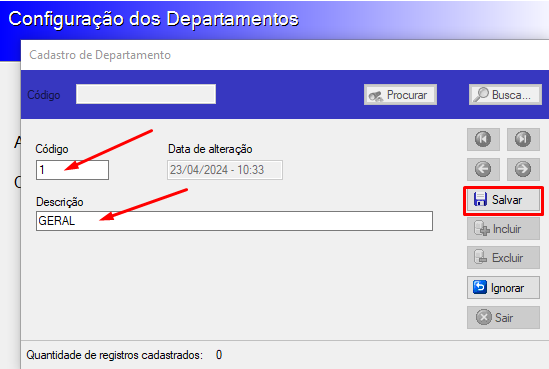

Ao entrar na configuração, clique em Incluir
Preencha os campos código e descrição conforme a imagem acima. Clique em Salvar e depois em Sair.
Avance a configuração para o Lojas

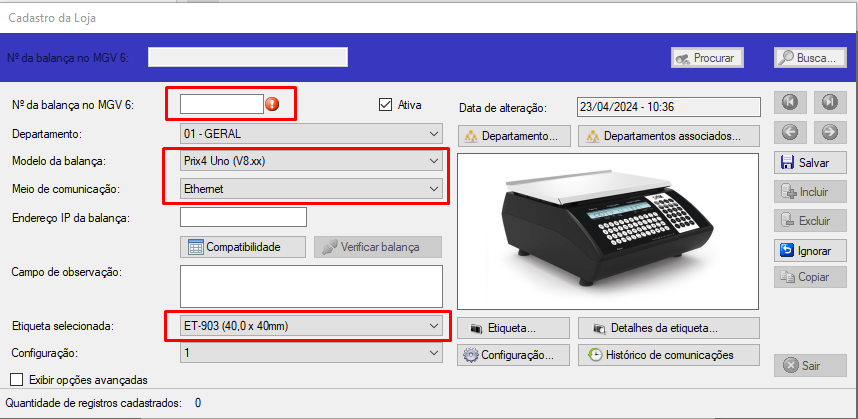

Clique em Incluir e preencha as informação da balança previamente configurada na rede
Nº Balança: Colocar o numero definido na configuração C20, feita na balança (Endereço Balança).
Meio de comunicação: Informar se WIFI ou Ethernet.
Etiqueta selecionada: Selecionar dentre as disponíveis, que foram previamente selecionadas no menu de configuração Etiquetas, a que melhor agrada o cliente.
Clique em Salvar e depois em Sair

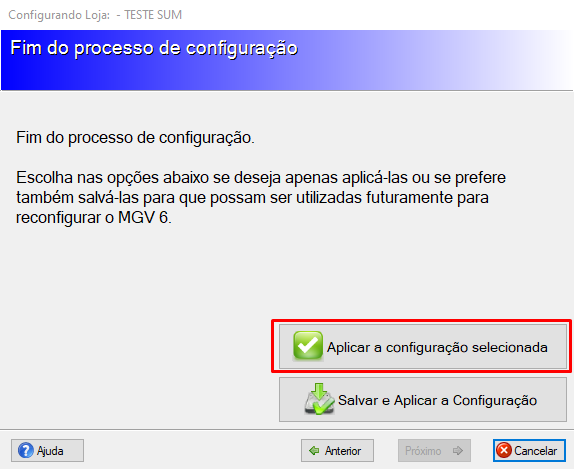

Avance para o final do processo de configuração, selecionando a opção conforme imagem abaixo e depois clique em Próximo.
Após finalizar será aberto o MGV6.
**** Importação do arquivo de itens e carga para balança ****

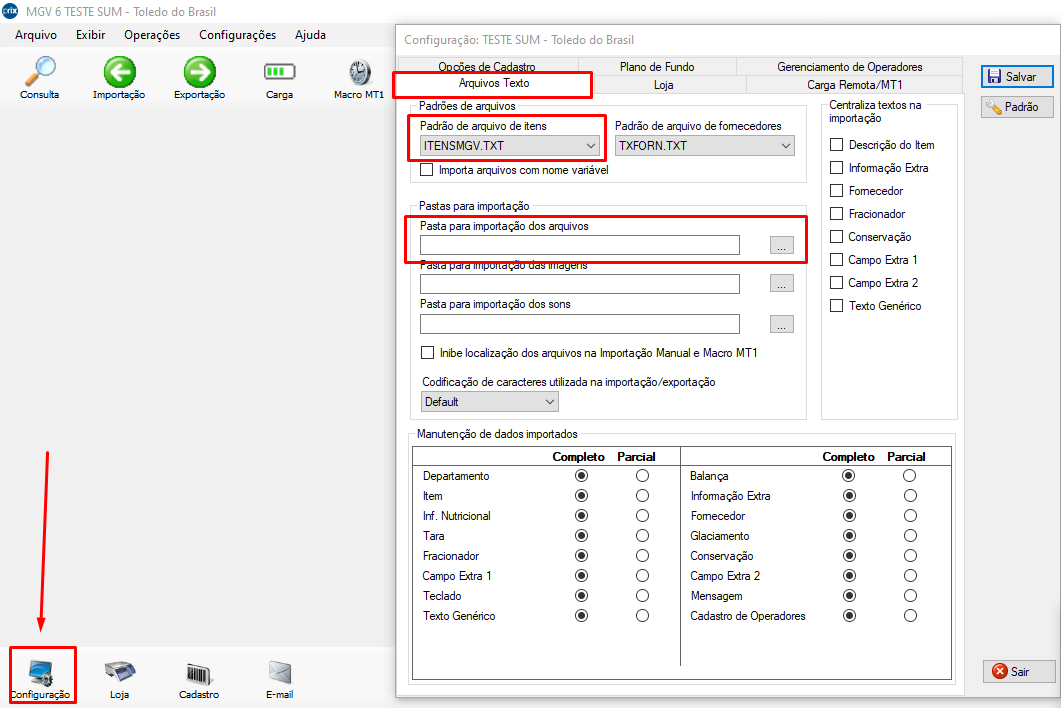

Com o MGV-6 aberto na tela inicial, clique no menu Configuração
Na aba Arquivos de Texto, faça as seguintes configurações:
Em Pasta para importação dos arquivos, clique nos … e informe a pasta onde o VendaFacil está exportando o arquivo da balança (Configurado no menu Parâmetros > Balança).
Verificar se o nome do arquivo exportado pelo VendaFacil é igual ao da configuração dentro do MGV-6.
Ainda no menu de configurações, na aba Loja, configure o campo destacado

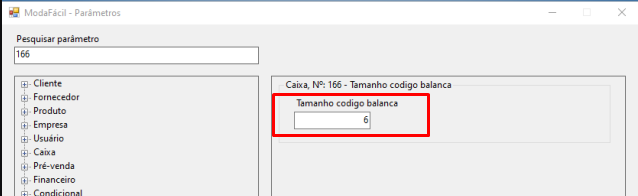

Importante: O valor desse campo deve ser igual ao informado no Parâmetro 166 do VendaFacil.
Após informar o valor do campo, clique em Salvar e depois em Sair.
Importação e Envio da Carga
1ª Etapa: No VendaFacil, acessar o menu Utilitários > Balança e exportar o arquivo marcando a opção de layout MGV6 (Toledo)

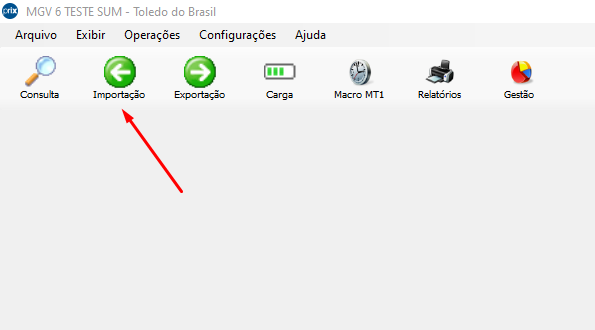

2º Etapa: No MGV-6, clicar no Menu Importação:
Marque apenas a opção Itens e em seguida importar.
Será aberta uma nova janela. Clique em OK e aguarde a mensagem de finalização da importação.
3ª Etapa

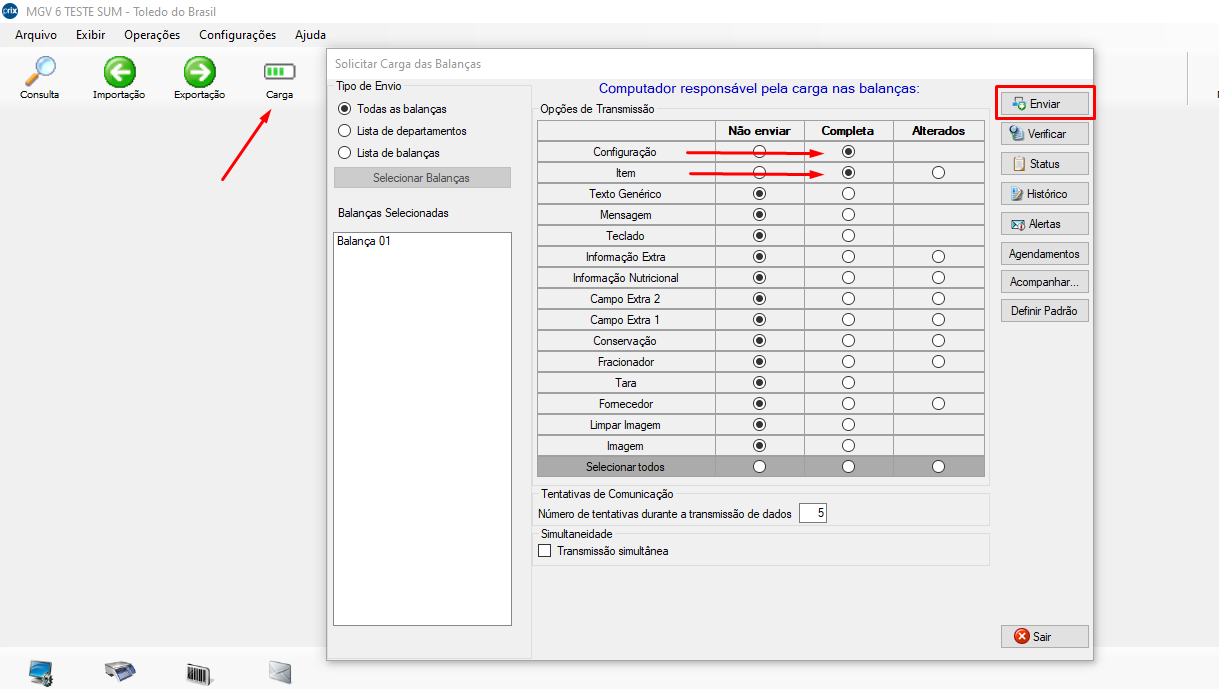

Clique no Menu Carga
Clique em Enviar.

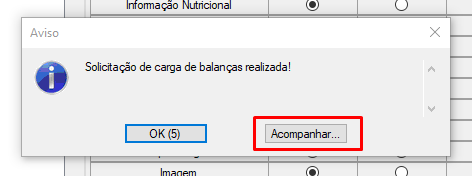

Será aberta uma janela com as opções OK e Acompanhar, onde é recomendado clicar nessa ultima opção, para verificar se de fato a balança recebeu a carga enviada.
Após esse processo, está finalizado o processo de carga para a balança.
Recomendações
- Em problemas de comunicação, sempre validar com cliente se houve alguma alteração na rede (troca de roteador – alteração de senha de WIFI)
- Em balanças cabeadas Ethernet sem comunicação, mapear com cliente o caminho entre a balança e o roteador (geralmente o cabo possa estar com algum problema ou possui um switch no meio do caminho que possa não estar funcionando).
- Sempre solicitar ao cliente que após uma carga, vá até a balança e tire uma etiqueta de um ou mais produtos que tenham sido alterado o preço, a fim de validar se a alteração de fato chegou na balança.
